U industrijskim aplikacijama gde je precizno i pouzdano merenje nivoa tečnosti kritično, radarski senzori nivoa su poželjan izbor. Ovi senzori koriste radarske talase za određivanje nivoa gotovo svih tečnosti i čvrstih materija, nudeći različite tipove sa izrazitim prednostima i nedostacima. Razumijevanje razlika između ovih tipova je bitno za odabir najprikladnijeg radarskog senzora nivoa za specifične operativne potrebe.
Vrste radarskih senzora nivoa
1. Tip kontakta
Vrsta kontaktaradarski predajnik nivoafizički dodiruje tečnost, sondom ili antenom koja dolazi u direktan kontakt sa tečnosti koja se meri. Također se općenito naziva i vođeni talasni radarski (GWR) senzor nivoa.
Predajnik emituje radarske talase iz sonde ili antene u tečnost. Kada radarski talasi udare u površinu tečnosti, reflektuju se nazad do predajnika. Analizom vremena potrebnog da se radarski talasi vrate, predajnik izračunava udaljenost od sonde do površine tečnosti, određujući na taj način nivo tečnosti.
GWR odašiljači nivoa su pogodni za primjene gdje je direktan kontakt sa tekućinom izvodljiv i gdje uvjeti kao što su miješanje, pjena ili para neće ometati preciznost mjerenja. Obično se koriste u rezervoarima ili posudama sa relativno jednostavnom geometrijom i gde je tečnost koja se meri kompatibilna sa materijalom sonde ili antene.
Prednosti radarskih odašiljača kontaktnog tipa:
- Visoka preciznost: odlična preciznost, čak iu zahtjevnim uvjetima kao što su turbulentne površine, pjena ili para.
- Svestranost: Pogodno za širok spektar tipova tečnosti, uključujući korozivne supstance, viskozne tečnosti i one sa različitim dielektričnim konstantama.
- Pouzdanost: Robusna konstrukcija i napredna obrada signala osiguravaju pouzdane performanse i minimalne zahtjeve za održavanjem.
- Sigurnost: Beskontaktno mjerenje eliminira rizik od kontaminacije ili curenja povezan sa senzorima direktnog kontakta.
- Pogodnost za različite dizajne rezervoara: GWR predajnici se mogu koristiti u rezervoarima sa uskim otvorima, nepravilnim oblicima ili preprekama, pružajući fleksibilnost u instalaciji.

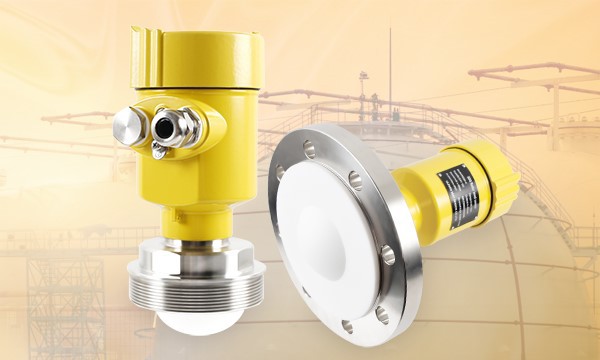

2. Beskontaktni radar:
A radarski predajnik nivoa beskontaktnog tipafizički ne dodiruje tečnost. Emiter šalje radarske talase u pravcu površine tečnosti. Kada radarski talasi naiđu na površinu tečnosti, reflektuju se nazad prema senzoru. Prijemnik detektuje reflektovane radarske talase i meri vreme potrebno da se vrate.
Izračunavanjem vremena leta radarskih talasa, predajnik određuje udaljenost od senzora do površine tečnosti, čime se određuje nivo tečnosti.
Prednosti odBeskontaktnoRadarski predajnici nivoa:
- Bez fizičkog kontakta: Ovo eliminira rizik od kontaminacije, korozije ili oštećenja senzora uzrokovanih agresivnim ili abrazivnim tekućinama.
- Pogodnost za teška okruženja: idealno za izazovna industrijska okruženja u kojima uslovi kao što su visoke temperature, pritisak, korozivne hemikalije ili higijenski zahtjevi čine mjerenje direktnog kontakta nepraktičnim ili nesigurnim.
- Svestranost: pogodno za agresivne hemikalije, viskozne fluide, muljke i tečnosti sa različitim dielektričnim konstantama, kao i za rezervoare nepravilnih oblika, prepreka ili mešalica.
- Minimalno održavanje: zahtijeva minimalno održavanje, smanjuje vrijeme zastoja i troškove održavanja povezanih s čišćenjem senzora, ponovnom kalibracijom ili zamjenom.
- Daljinska instalacija: Ovi predajnici se mogu instalirati na udaljenosti od površine tekućine, omogućavajući lak pristup i održavanje bez potrebe za ulaskom u skučeni prostor ili posebnim sigurnosnim mjerama.
Komparativna analiza:
|
Kontaktirajte Radar |
Beskontaktni radar |
|
|
Direktan kontakt sa medijumom |
✓ |
✗ |
|
Visoka preciznost |
✓ |
✓ |
|
Pogodno za razne tečnosti |
✓ |
✓ |
|
Manje pod utjecajem uvjeta okoline |
✓ |
✓ |
|
Zahtjevi za održavanje |
Visoko |
Nisko |
|
Primjena prepreka |
✗ |
✓ |
|
Složenost instalacije |
Kompleks |
Umjereno |
|
Rizik od kontaminacije |
Umjereno |
Nisko |
|
Svestranost |
Ograničeno |
Visoko |
|
Početni trošak |
Umjereno |
Visoko |
|
Hazardous Environment |
✗ |
✓ |
Primjena radarskih odašiljača:
- Rafinerije nafte i gasa
- Postrojenja za hemijsku preradu
- Postrojenja za prečišćavanje vode i otpadnih voda
- Proizvodnja hrane i pića
- Farmaceutska proizvodnja
- Postrojenja za proizvodnju električne energije
Kriterij izbora
Da biste odabrali pravi radar, slijedite nekoliko razmatranja:
1. Okruženje primene: Razmotrite prirodu tečnosti, temperaturne varijacije, prisustvo pare ili pene i sve potencijalne opasnosti.
2. Zahtjevi za tačnost: Odredite nivo preciznosti potreban za primjenu.
3. Lakoća instalacije: Procijenite izvodljivost instalacije, uključujući pristup rezervoaru i bilo kakva ograničenja prostora.
4. Zahtjevi za održavanjem: Procijenite dostupnost resursa za tekuće održavanje i kalibraciju.
5. Razmatranje troškova: Uravnotežite početne troškove sa dugoročnim troškovima kako biste odredili najisplativije rješenje.
Macsensor ostaje posvećen pružanju vrhunskih rješenja prilagođenih vašim industrijskim potrebama u mjerenju i kontroli nivoa tečnosti.
Za sveobuhvatne smjernice o odabiru pravog radarskog senzora razine za vašu specifičnu primjenu, kontaktirajte naš stručni tim ODMAH.
